中頻爐節能環保，熔煉效果好，現已受到廣泛的應用。但中頻爐使用過程中難免會出現故障需要及時進行維修，維修有時需要進行對設備的電阻進行測量，才能判斷出故障點并制定出相應的修理方案。那么，中頻爐維修的電阻測量方法有哪些呢？宇華小編今天就為大家進行了詳細的總結，下面一起來了解一下吧。
  

  一、電阻測試

  
  電阻法對確定開關、接插件、導線、印制板導電圖形的通斷及電阻器的變質、電容器短路、電感線圈斷路等故障非常有效而且快捷，但對晶體管、集成電路及電路單元來說，一般不能直接判定故障，需要對比分析或兼用其他方法。由于電阻法為不給電路通電的測量方法，可將測量風險降到小，故一般檢測時首先采用。
  
  測試方法：用電阻法測量集成電路，通常先將一個表筆接地，用另一個表筆測各引腳對地電阻值，然后交換表筆再測一次，將測量值與正常值進行比較，相差較大者往往是故障所在部位（不一定是集成電路損壞）。

  二、電阻測量方法

  

  1、萬用表測量

  
  電阻是各種電子元器件和電路的基本特征，利用萬用表測量中電子元器件或電路各點之間的電阻值來判斷故障是一種很常用的方法。當測量精度要求不高時，可用萬用表的歐姆擋直接測量電阻值。
  
  測試方法：首先將萬用表的功能選擇擋撥至“Q”擋，根據被測電阻的大小，選擇好萬用表歐姆擋的倍率或量程范圍，將兩表筆短路，表頭指針應在Q刻度線零點，若不在零點，則要調節“Ω”旋鈕（零歐姆調整電位器）。調零后即可把被測電阻串接于兩表筆之間，此時指針偏轉（使指針盡量處于電阻標尺的1/2~2/3的位置，此時誤差?。?，待穩定居可從Ω刻度線上直接讀出所示的數值，并乘上該擋的倍率。當另換量程時，必須再次短接兩表筆重新調零。
  

  2、伏安法測量

  
  伏安法是一種間接測量法，理論依據是歐姆定律R=U/I，給被測電阻施加一定的電壓，所加電壓應不超出被測電阻的承受能力，然后用電壓表和電流表分別測出被測電阻兩端的電壓和流過它的電流，即可算出被測電阻的阻值。
  
  測試方法：
  

  ①電壓表前接法

  
  兩種電路電壓表的讀數差別比電流表的讀數差別小，此時可選擇電壓表前接法進行測量。電壓表測得的電壓為被測電阻R，兩端的電壓與電流表內阻RA的壓降之和，因此，根據歐姆定律求得的測量值為：R= U/Ix=(Ux+UA)/IX =Rx +RA >Rx
  

  ②電壓表后接法

  
  兩種電路電壓表的讀數差別比電流表的讀數差別大，此時可選擇電壓表后接法進行測量。電流表測得的電流為流過被測電阻R為電流與流過電壓表內阻Rv的電流之和，因此，根據歐姆定律求得的測量值為：R= U/Ix=Ux/(IV+IX)=Rx/Rv
  

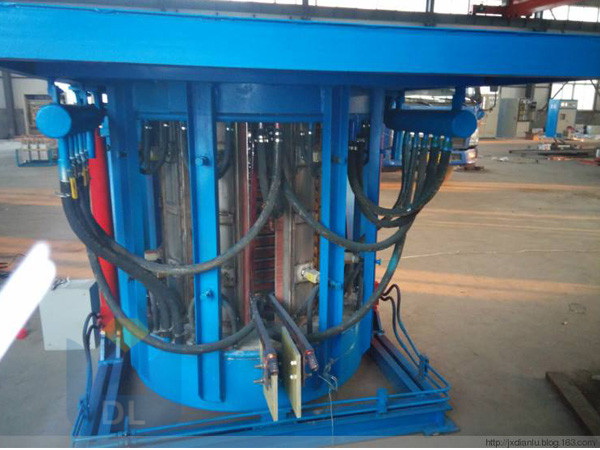

  以上就是中頻爐維修的電阻測量方法的詳細介紹，希望能對大家有所幫助。了解了上述這些，大家就可以根據設備實際的情況來選擇制定合適的方案來進行設備的維護維修工作。洛陽宇華電爐廠生產銷售中頻感應爐，設備具有節能環保、操作方便、加熱透熱性好、溫度均勻等優點，可根據客戶的需求進行定制，歡迎有意者留言或致電咨詢。
