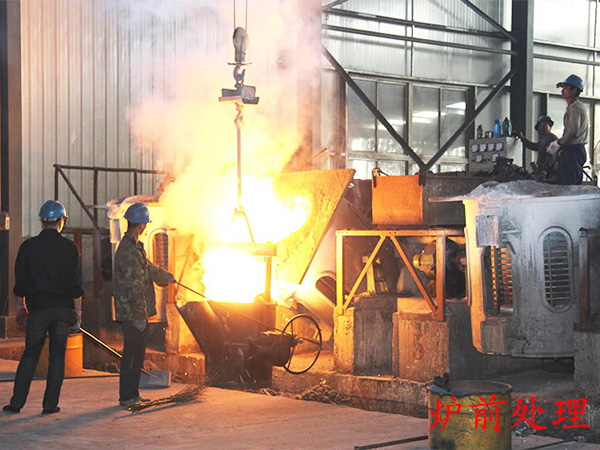

中頻爐因其操作簡單，方便快捷，深受用戶喜愛，但是耗電量高確直是用戶心中的根刺，今天宇華小編通過15年的從業(yè)經(jīng)驗為您總結(jié)中頻爐如何操作更省電。

1.使用宇華本廠生產(chǎn)的中頻爐，采用高壓、高容量電容器（3150KF /2000V 16臺，新安江），可降低無功電流60%，熔煉每噸鋼可節(jié)電25度，高電壓感應(yīng)爐，電壓高達(dá)5400V,可降低無功電流60%，熔煉每噸鐵水可節(jié)電120度。采用超大型鋼（耐熱鋼）制爐殼，堅固耐用，不易燒壞，液壓傾爐系統(tǒng)，力量巨大。

2. 要合理配料

先必須掌握所用各種爐料的化學(xué)成分．并進(jìn)行仔細(xì)合理的的配料計算利用各種爐料的合理搭配，做到鋼液中主要化學(xué)成分符合要求，有害雜質(zhì)元素含量盡可能少、不超標(biāo)，避免因調(diào)整成分而拖延熔煉時間，杜因成分不合格而使鋼液報廢，增加物耗、電耗。為此，爐料必須根據(jù)化學(xué)成分、含雜質(zhì)情況及塊度大小進(jìn)行適當(dāng)分類，切割大、長型廢鋼，有條件應(yīng)對輕、薄料打包處理，保證順利加料，減少熔煉時間。爐料塊度的大小應(yīng)與電源頻率相適應(yīng)，感應(yīng)電爐所用電源頻率隨爐子容量的增大而降低。因此，大容量中頻感應(yīng)爐可以使用大塊爐料，小容量感應(yīng)爐使用小塊爐料。

感應(yīng)電流在多金屬導(dǎo)體的分布服從集膚應(yīng)。爐料和鋼液中的感應(yīng)電流是服從集膚應(yīng)由表面向中心依次減弱的。以電流強(qiáng)度降低到表面電流強(qiáng)度的36 8％的那點到導(dǎo)體表面的距離叫電流透人深度，爐料中的感應(yīng)電流主要集中透人深度層內(nèi)，加強(qiáng)熱料的熱量主要由表面層內(nèi)供給，為使?fàn)t料整個橫斷面得到相同的溫度，隨加熱時間的延長，爐料向周圍介質(zhì)中散失的熱量增多，從而熱率下降。如果透人深度層和爐料幾何尺寸配合得當(dāng)，則加熱需要的時間短，熱率高。

對圓柱形金屬材料研究表明，當(dāng)圓柱形的直徑d和透人深度△l的比值為3 5時總率 高。

3.延長連續(xù)冶煉時間

電能單耗與冶煉方式有很大關(guān)系，爐子的工作方式可分為三種情況：

1)連續(xù)冶煉：每日三班連續(xù)作業(yè)；

2)斷續(xù)冶煉：每日兩班或班作業(yè)，非作業(yè)期間，爐內(nèi)鐵水用保溫功率進(jìn)行保溫；

3)間歇冶煉：每日完成后部出凈顯然．以上三種情況作業(yè)時，連續(xù)冶煉電能單耗 低，斷續(xù)冶煉次之，間歇冶煉 高。因此．有條件的情況下應(yīng)當(dāng)盡可能地安排集中連續(xù)冶煉。盡量增加次冶煉爐次，延長持續(xù)冶煉時間，降低電耗。硅質(zhì)爐襯使用壽命周期內(nèi)可預(yù)期達(dá)到的熔化鐵液總噸位按以下經(jīng)驗公式評估：     N=K(G2L)1/3

式中：Ⅳ_熔化鐵液總噸位，T；     GL——爐子容量，kg；

K——常數(shù)；每天冷料熔化次，K=l_3～l 8；每周冷料熔化次(每天作業(yè)6 h7 h)， K=2．8—4．6：

每周冷料熔化次(每天作業(yè)18h以上)．K=6．O9．0．

從以上式可知，在爐子容量定時，N與K成正比，即冷爐熔化周期越長．Ⅳ越大．爐子壽命越長．每 噸熔化鐵液材耗、能耗就越低. 以1．5 t煉鑄鋼間歇冶煉為例，冶煉時間大致為 爐冷爐冶煉時間約為100min．其后熱爐冶煉約80 mln，冷爐冶煉較熱爐冶煉所用時間多30 min，若這段時間用60％功率加熱，相當(dāng)于100％功率18min，那么,當(dāng)次熔煉5爐，熔煉總時間約422 mlR，冷爐多用的時間占18／422=4．2％當(dāng)次熔煉10爐，熔煉總時間約722 min．冷爐多用的時間占18/722=2 .4％。相比較．次熔煉10爐較次熔爐5爐冷爐多用的時間減少1 8％．即電能可節(jié)約l 8％ 。次持續(xù)冶煉爐次多、時間長。在產(chǎn)量定時，冷爐熔煉次數(shù)就少。因冷熱高低引起爐對開裂機(jī)會 就少，也有利于延長爐襯壽命。
