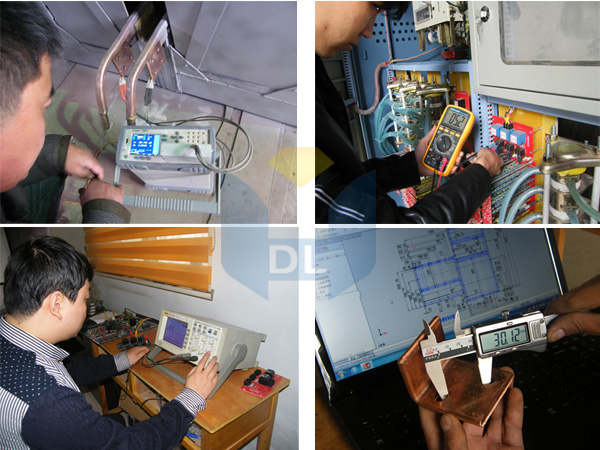

中頻爐以其短時間熔煉、熔煉材質廣、熔煉時間短等優點，在鑄鋼等行業已有普遍的應用。但中頻爐在使用中不免會出現人為或非人為故障的可能，如電容燒壞、水溫故障等。中頻爐在維修過程中，首先需要測量電容。那么，中頻爐電容如何測量呢？下面就為大家詳細介紹一下中頻爐電容測量的具體測量方法和步驟。
  

  一、萬用表測試電容器

  用指針式萬用表的歐姆擋測量電容器，雖然不能測出其容量和漏電阻的確切數值，也不能知道電容器昕能承受的耐壓，但能粗略判別電容器的好壞程度，在實際工作中經常使用，具體方法如下：
  
  1、萬用表歐姆擋的選擇。選擇Rx1k或R×100k擋（應先調零）。
  
  2、萬用表的連接方法。對于一般的電容器，萬用表的表筆可任意接電容器的兩根引線。對于電解電容器，萬用表黑表筆接正極，紅表筆接負極（電解電容器測試前應先將正、負極短路放電）。
  
  3、估測電容量。將萬用表設置在歐姆擋，表筆并接在被測電容器的兩端，在器件與表筆相接的瞬間，指針擺動幅度越大，表示電容量越大。這種方法一般用來估測0.01uF以上的電容器。
  
  4、電容器漏電阻的估測。除鋁電解電容器外，普通電容器的絕緣電阻應大于10MΩ,用萬用表測量電容器漏電阻時，萬用表置Rx1k或Rx10k擋。在表筆與被測電容器并接的瞬間，指針會偏轉很大的角度，然后逐漸回轉，經過一定時間，若指針退回到∞處，則說明被測電容器的漏電阻極大；若指針回不到∞處，則示值即為被測電容器的漏電阻值。鋁電解電容器的漏電阻應超過200kΩ才能使用。若指針偏轉一定角度后，無逐漸回轉現象，則說明被測電容器已被擊穿，不能使用了。
  

  二、檢測固定電容器

  
  1、檢測10pF以下的小電容器。因10pF以下的固定電容器容量太小，用萬用表進行測量時，只能定性地檢查其是否有漏電、內部短路或擊穿現象。測量時，可選用萬用表R×10k擋，用兩表筆分別任意接電容器的兩個引腳，阻值應為無窮大。若測出阻值（指針向右擺動）為零，則說明電容器漏電損壞或內部擊。
  
  2、檢測10pF～1000uF固定電容器是否有充電現象，進而判斷其好壞，萬用表選用Rx1k擋。選用兩只三極管的B值均為100以上，且穿透電流要小，可選用3Dc6等型號的三極管組成復合管。萬用表的紅表筆和黑表筆分別與復合管的發射極e集電極c相接，由于復合三極管的放大作用，把被測電容器的充放、電過程予以放大，使萬用表指針擺幅度加大，從而便于觀察。應注意的是，在測試操作時，特別是在測較小電容量的電容器時，要反復調換被測電容器引腳接觸點，這樣才能明顯地看到萬從用表指針的擺動。
  
  3、對于1000uF以上的固定電容器，可用萬用表的Rx10k檔直接測試電容器有無充電過程，以及有無內部短路或漏電現象，并可根據指針向右擺動的幅度大小估計出電容器的容量。
  

  三、檢測電解電容器

  
  1、使用萬用表歐姆擋，采用給電解電容器進行正、反向充電的方法，根鋸指針向右擺動幅度的大小，可估測出電解電容器的容量。因?yàn)殡娊怆娙萜鞯娜萘枯^大，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，1-47uF的電容可用RX100擋測量。
  
  2、將萬用表紅表筆接負極，黑表筆接正極，在剛接觸的瞬間，萬用表指針即向右偏轉較大偏度（對于同一歐姆擋，容量越大，擺幅越大），接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容器的正向電阻，此值略大于反向漏電阻。實際使用經驗表明，電解電容器的漏電阻一般應在幾百千歐以上；否則，將不能正常工作。在測試時，若正向、反向均無充電的現象，即指針不動，則說明容量消失或內部斷路；如果所測阻值很小或?yàn)榱悖瑒t說明電容器漏電大或已擊穿損壞，不能再使用。
  
  3、對于正、負極標志不明的電解電容器，可利用上述測量漏電阻的方法加以判別。即先任意測一下漏電阻，記住其大小，然后交換表筆再測出一個阻值。兩次測量中阻值大的那一次便是正向接法，即黑表筆接的是正極，紅表筆接的是負極。
  

  四、檢測可變電容器

  
  1、輕輕旋動可變電容器轉軸，應感覺十分平滑，不應有時松時緊甚至卡滯的感覺。將轉軸向前、后、上、下、左、右等各個方向推動時，轉軸不應有松動的現象。
  
  2、用一只手旋動轉軸，另一只手輕摸動片組的外緣，不應有任何松脫的感覺。轉軸與動片之間接觸不良的可變電容器，不能再繼續使用。
  
  3、將萬用表置于RxlOk擋，一只手將兩表筆分別接可變電容器的動片和定片的引出端，另一只手將轉軸緩緩旋動幾個來回，萬用表指針都應在無窮大位置不動。在旋動轉軸的過程中，如果指針有時指向零，則說明動片和定片之間存在短路點；如果轉到某一角度，萬用表讀數不為無窮大而是出現一定阻值，則說明可變電容器動片與定片之間存在漏電現象。
  

  五、諧振法測量電容器

  
  電容器的主要作用是儲存電能，它由兩片金屬中間夾絕緣介質構成。由于存在絕緣電疆（絕緣介質的損耗）和引線電感（而引線電感在工作頻率較低時，可以忽略其影響），因此，電容器的測量主要包括電容的值與電容器損耗（通常用損耗因數D表示）兩部分，有時還需要測量電容器的分布電感。采用諧振法測量電容量時，將交流信號源、交流電壓表、標準電感器和被測電容器連接。
  

  中頻爐操作方便快捷，使用效果顯著。了解中頻爐電容如何測量，對于中頻爐電容器故障維修有很大幫助。洛陽宇華電爐廠生產中頻爐，智能安全，品質保證，有一體化的售后服務機制和維修技術人員，可根據客戶的需求進行定制，歡迎有意者前來咨詢。
